如何在不同的熱電偶類型中選擇？（熱電偶類型的差異介紹）
熱電偶有不同的金屬組合或校準。最常見的是“賤金屬”熱電偶，稱為J、K、T、E和n型。還有高溫校準，也稱為貴金屬熱電偶，稱為R、S、C和GB型
熱電偶類型的差異
盡管最高溫度會隨著熱電偶中所用導線的直徑而變化，但每次校準都有不同的溫度范圍和環境。雖然熱電偶校準決定了溫度范圍，但最大范圍也受到以下因素的限制熱電偶絲的直徑。也就是說，非常細的熱電偶可能達不到整個溫度范圍。

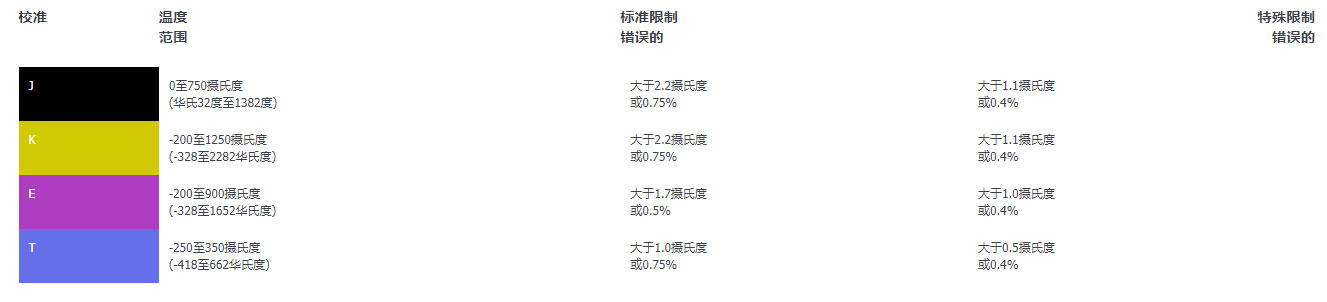

常見熱電偶溫度范圍
各種熱電偶的精度和溫度范圍是什么？
務必記住，精度和范圍取決于熱電偶合金、被測溫度、傳感器結構、護套材料、被測介質、介質狀態(液體、固體或氣體)以及熱電偶絲直徑(如果裸露)或護套直徑(如果熱電偶絲未裸露但有護套)。
熱電偶產生的電壓輸出可以與熱電偶測量的溫度相關聯。下表中的文件提供了給定熱電偶類型的熱電電壓和相應的溫度。大多數文檔還提供了熱電偶溫度范圍、誤差限值和環境因素。
為什么K型熱電偶如此受歡迎？
K型熱電偶如此受歡迎因為它們的溫度范圍寬且耐用。K型熱電偶中使用的導體材料比T型(銅)和J型(鐵)更具化學惰性。雖然K型熱電偶的輸出略低于T型、J型和E型，但高于其最接近的競爭對手(N型)，并且使用時間更長。
我如何在不同的類型中選擇？

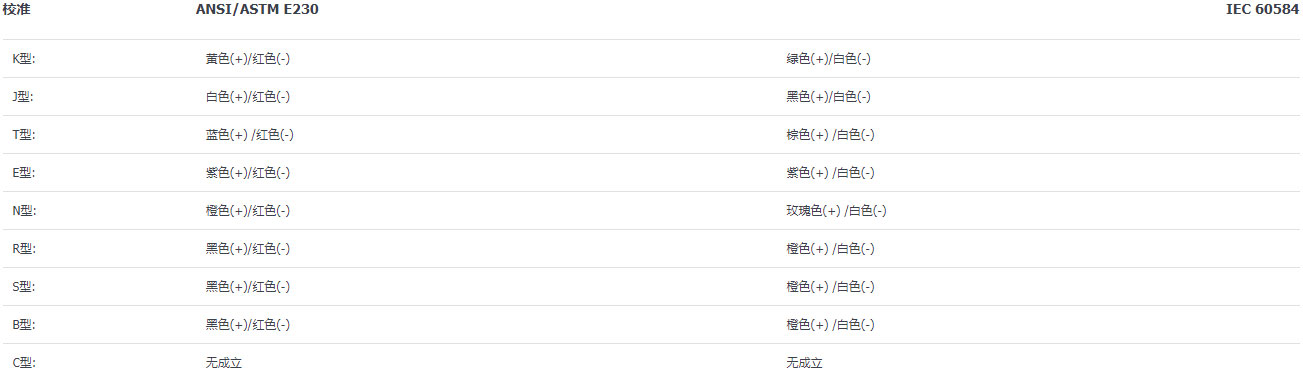

每種熱電偶類型都有一個指定的顏色代碼，在ANSI/ASTM E230或IEC60584中定義。類型可以通過顏色識別，如下所示:
此外，一些材料具有很強至微弱的磁性:
J型陽性(強磁性)，K型陽性(弱磁性)。
為了確定極性，將熱電偶連接到一個能夠測量毫伏或微伏的電壓表上，并在稍微加熱尖端時尋找增加的輸出。
我如何在不同的類型中選擇？
選擇正確類型的熱電偶是根據您的測量要求匹配熱電偶的問題。以下是一些需要考慮的方面:
1、溫度范圍:不同類型的熱電偶具有不同的溫度范圍。例如，T型及其銅腳的最高溫度為370C或700F。另一方面，K型可以使用到1260C或2300F。
2、導線尺寸:當需要長時間測量時，還需要考慮熱電偶絲的直徑。例如，T型熱電偶的額定溫度為370C/700F，但是，如果您的熱電偶采用#14AWG線(. 064”直徑)，則其額定溫度為370C/700F。如果您的熱電偶有#30AWG導線，則溫度會降至150C/300F。更多信息可在此處找到(參見第H-7頁底部的表格)。
3、精確度:在所有基底金屬熱電偶中，T型熱電偶的精度最高，為1℃或0.75%，以較大者為準。其次是E型(1.7C或0.5%)和J、K和N型(2.2C或0.75%)的標準誤差限值(根據ANSI/ASTM E230)。
其他重要的考慮因素是護套材料(如果是浸入式探頭)、絕緣材料(如果是導線或表面?zhèn)鞲衅?和傳感器幾何形狀。
