產品介紹
Dytran 3200系列，堅固的IEPE加速計傳感器，其固有頻率大于90 kHz，用于測量嚴重沖擊和其他極端短時事件。高沖擊測量的典型特征是高于2500 g's的范圍，為了精確測量這種量級的沖擊水平，加速計必須具有較高的固有頻率、堅固的結構和相當緊湊的尺寸。 3200系列使用不銹鋼材質，總重量為6克，可提供高達70000g的量程范圍。外殼隔離，廣泛的頻率響應，1/4–28、M6或10–32安裝螺柱，10–32 同軸連接。
產品特性
不銹鋼
電氣隔離
輕重量
高固有頻率 ?90 kHz
IEPE
規格參數
|
量程 |
2500,5000,10000,20000,50000,70000 g |
|
靈敏度 |
0.05,0.1,0.25,0.5,1,2 mV/g |
|
頻率響應 |
0.49 to 10000 Hz |
|
線性 |
±1 % F.S. |
|
工作溫度 |
-51 to 121 ℃ |
|
固有頻率 |
?90 kHz |
|
連接 |
10-32 同軸連接 |
|
重量 |
6 g |
|
安裝 |
1/4-28 螺柱/M6螺柱/10-32螺柱 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

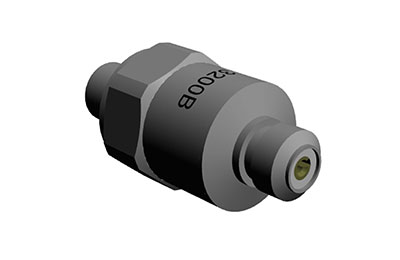

產品細節圖
產品應用圖
