力傳感器的常見類型有哪些？
力傳感器可以檢測機械量，例如張力、壓力、重量、扭矩、應變和內應力。它已成為動力設備、工程機械、各種工程機械和工業自動化系統不可或缺的核心部件。力傳感器主要由力敏元件(常用材料有鋁合金、合金鋼、不銹鋼)、轉換元件(最常見的是電阻應變計)、電路部分(一般是漆包線、PCB板等)三部分組成。力可以產生各種物理效應，因此可以根據不同的需要采用不同的原理和技術來設計力傳感器。

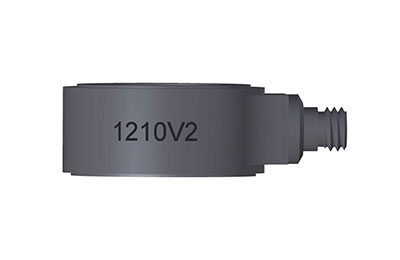

力傳感器的常見類型有哪些？
1、應變儀類型
圓筒壁上一般貼著兩到四個應變片，有一半會貼在實心處，作為溫度補償應變片，而另一半則為測量應變片。當沒有壓力的時候，4個應變片會組成平衡全橋電路；當壓力作用于內腔時，圓柱體變形為“腰鼓”，會使電橋失去平衡，輸出與壓力有一定關系的電壓。這種傳感器也可以用活塞將測得的壓力轉化為力傳遞給應變管或通過豎鏈狀的膜片傳遞測得的壓力。
2、隔膜型
隔膜型力傳感器的彈性敏感元件是具備固定邊緣的圓形金屬平膜片。當其受壓而后變形的時候，中心的徑向應變和切向應變都會達到正的峰值，而邊緣的徑向應變達到負的峰值，切向應變?yōu)?。因此，兩個應變片往往分別貼在正負最大應變上，并連接到相鄰橋臂的半橋電路上，以獲得更大的靈敏度和溫度補償。圓形箔應變計的使用可以最大限度地利用膜片的應變效應。
3、應變梁型
當測量較小的壓力時，能使用等強度梁或者固定梁結構。當使用膜片將壓力轉化為力，再通過傳力桿傳遞給應變梁。兩端固定梁的最大應變在梁的兩端和中點，應變片貼在這些地方。還有其他形式的這種結構，如懸臂梁和隔膜或波紋管。
4、組合類型
在組合應變壓力傳感器中，彈性敏感元件可以分為彈性應變元件和傳感元件。傳感元件包括隔膜、波紋管、彈簧管等。，彈性應變元件包括懸臂梁、固定梁、π形梁、環形梁、薄壁管等。它們可以根據不同的需要組合成各種類型。
