常見的壓力傳感器類型和測量原理
壓力傳感器是一種能夠感知壓力信號，并按照一定的規則將壓力信號轉換成可用的輸出電信號的裝置。壓力傳感器通常由壓力敏感元件和信號處理單元組成。下文我將給大家詳細講述壓力傳感器的類型和測量原理。
常見壓力傳感器的類型和測量原理

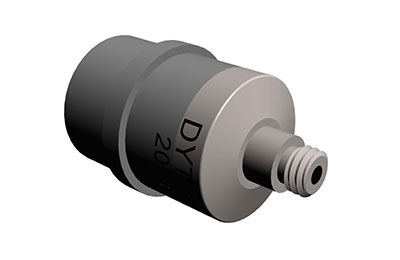

1、壓電壓力傳感器
它是一種基于壓電效應，利用電器元件和其他機械將被測壓力轉換成電能，進而進行測量工作的精密測量儀器。壓電傳感器只能用于動態測量。主要壓電材料有:磷酸二氫鈉、酒石酸鉀鈉和石英。隨著科技的發展，壓電效應也被應用到多晶體上。例如，包括壓電陶瓷、鈦酸鋇鎂壓電陶瓷、鉭酸鹽基壓電陶瓷和鈦酸鋇壓電陶瓷。
基于壓電效應工作的傳感器是機電轉換和自發電傳感器。它的敏感元件由壓電材料制成。當壓電材料受到外力時，在表面上形成電荷。電荷經電荷放大器、測量電路放大、阻抗變換后，轉換成與外力成正比的功率輸出。它用于測量力和可以轉化為力的非電量，如加速度和壓力。
優點：重量輕、工作可靠、結構簡單、信噪比高、靈敏度高、信號帶寬寬。
缺點：有些電壓材料不潮濕，需要采取一系列防潮措施；并且輸出電流響應比較差，需要使用電荷放大器或者高輸入阻抗電路來彌補這個缺點。
2、壓阻壓力傳感器
壓阻效應用于描述機械應力下材料電阻的變化。與壓電效應不同，壓阻效應只產生阻抗變化，不產生電荷。已經發現大多數金屬材料和半導體材料具有壓阻效應。由于硅是當今集成電路的主要材料，硅壓阻元件的應用變得非常有意義。電阻的變化不僅是由于應力相關的幾何變形，還來自材料本身的應力相關的電阻，這使得程度因子大于金屬的數百倍。
壓阻壓力傳感器通常通過導線連接到惠斯通電橋。通常，敏感芯沒有外壓，電橋處于平衡狀態(稱為零位)。當傳感器受壓時，芯片的電阻發生變化，電橋?qū)⑹テ胶?。如果在電橋上施加恒定的電流或電壓源，電橋?qū)⑤敵雠c壓力對應的電壓信號，使傳感器的電阻變化通過電橋轉換成壓力信號輸出。電橋檢測電阻值的變化。經過放大后，通過電壓和電流的轉換，轉換成相應的電流信號。非線性校正環路對電流信號進行補償，產生4至20 mA標準輸出信號，該信號與輸入電壓呈線性關系。
為了減小溫度變化對核心電阻值的影響，提高測量精度，壓力傳感器采用了溫度補償措施，以保持其高水平的零點漂移、靈敏度、線性度和穩定性。
