產品介紹

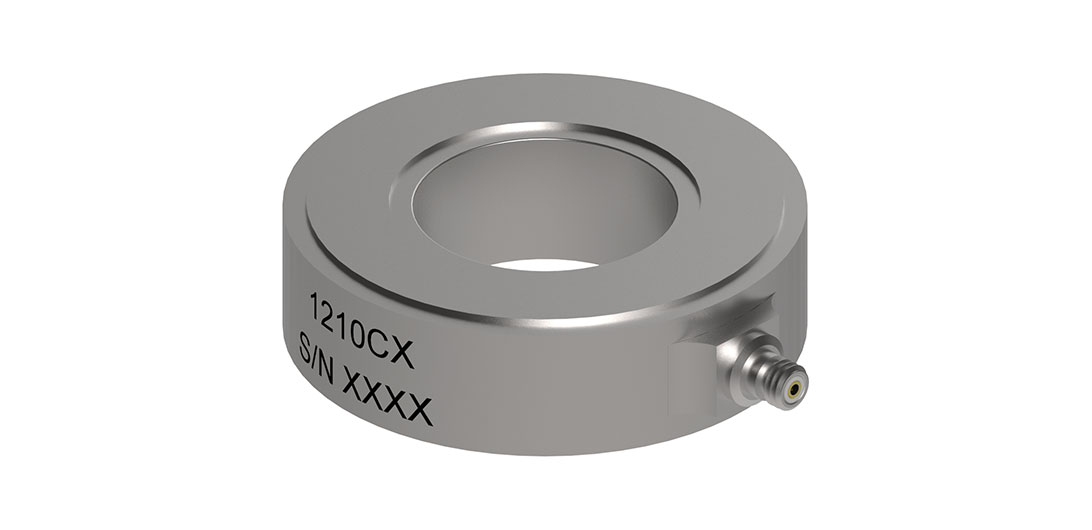

Dytran 1210C系列，環形壓電電荷型力傳感器，其靈敏度為18 pC/lbf，在+400°F（+204°C）的高溫下運行可靠。該傳感器可用于測量機械和其他應用中快速或緩慢變化的動態力。 1210C具有高達100000 lbf的滿量程范圍，不銹鋼材質外殼，10–32徑向連接，?26至1.61英寸通孔安裝，氣密封裝，可在高濕度和骯臟環境中可靠運行。
產品特性
不銹鋼
電氣隔離
環形結構
+400 °F(+204 °C)工作溫度
電荷型
規格參數
|
量程 |
44.48,88.96,177.93,266.89,355.86,444.82 kN |
|
靈敏度 |
-4.45 pC/N |
|
最大壓力值 |
66.72 kN |
|
最大空載振動 |
2000 g's peak |
|
線性 |
±1 %F.S |
|
工作溫度 |
-51 to 204 °C |
|
連接 |
10-32 徑向連接 |
|
重量 |
24,39,60,85,168,372 g |
|
安裝 |
通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。
產品細節圖
產品應用圖
