產品介紹
Dytran 5313系列，三軸IEPE坐墊加速計傳感器，設計用于安裝在交通相關應用中的騎乘設備和車輛座椅之間。5313系列采用一根完整的6英尺電纜，端接至（3）個BNC插頭或飛線。 Dytran 5313系列的結構包括一個薄橡膠墊，其中包含3143M1加速計傳感器。3143M1安裝在橡膠外殼內，或可作為獨立加速計使用。5313系列坐墊加速計傳感器符合ISO 8041，該標準規定了用于測量人體振動響應評估中振動值的儀器的性能和公差限值。
產品特性
橡膠
電氣隔離
ISO 8041標準
三軸
坐墊
IEPE
規格參數
|
量程 |
50 g |
|
靈敏度 |
100 mV/g |
|
頻率響應 |
0.45 to 3000 Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-51 to 71 ℃ |
|
輸出阻抗 |
100 Ω |
|
連接 |
內置電纜 |
|
重量 |
227 g |
|
材質 |
鋁合金 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

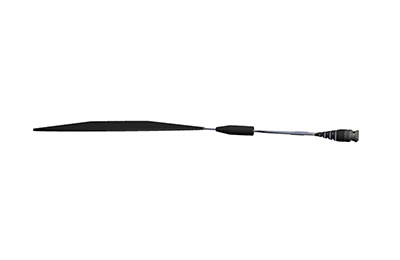

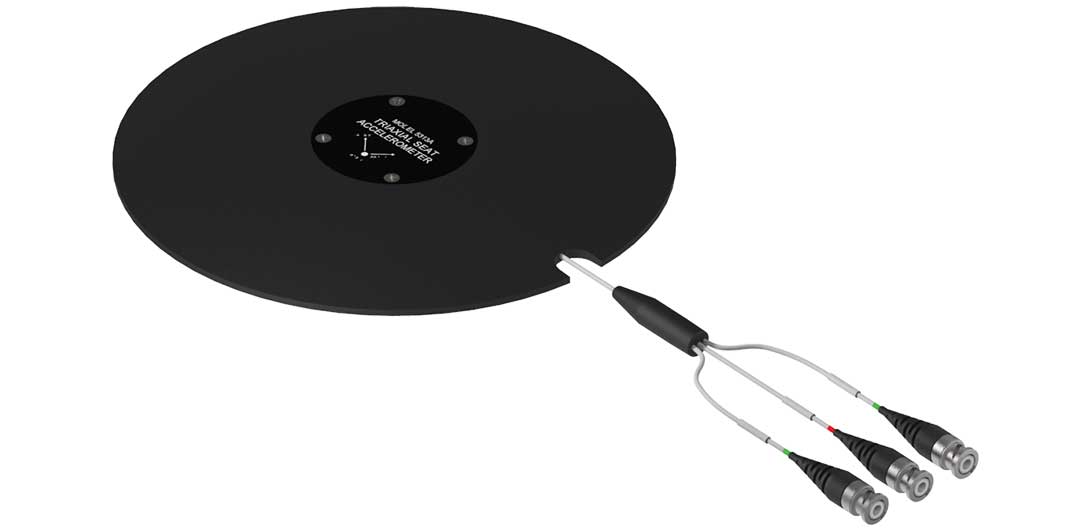

產品細節圖
產品應用圖
