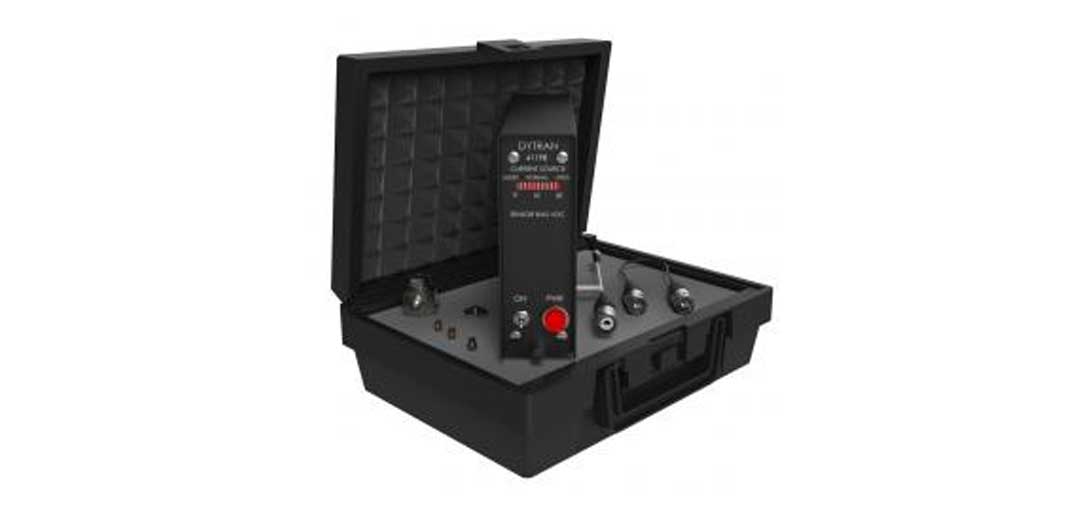

美國進口Dytran 3120BK 背靠背加速度計校準系統
種類：加速度計傳感器
類型：校準
規格：177.8 x 45.5 x 140.2 mm
型號：3120BK
應用范圍：背靠背加速計校準、低頻、低g值測量、NIST可追溯校準（與適當?shù)碾妱?dòng)振動篩、電源和控制系統一起使用時）
產品介紹
Dytran 3120BK，背靠背加速計校準系統，用于低頻、低g水平測量。該系統采用3120B雙端IEPE參考基準加速計傳感器，為確定未知加速度、速度和位移傳感器的靈敏度和頻率響應特性提供了方便的方法。已經配備電動振動篩和控制系統的振動實驗室可以很容易地結合使用3120B來完成內部NIST可追蹤校準。 與雙端校準標準加速計（如Dytran 3120B型）的背靠背比較需要將測試加速計直接安裝到校準標準（3120B型）的頂部安裝面上，并在不同頻率和振幅下用電動振動系統驅動耦合對。在每個測試頻率下，設置振幅，并從測試加速計讀取相應的輸出。該系統包括4119B電源裝置、3120B加速計傳感器以及電纜和附件。
產品特性
不銹鋼
校準標準加速度計傳感器
IEPE
規格參數
|
量程 |
500 g |
|
靈敏度 |
10 mV/g |
|
頻率響應 |
0.4 to 10k Hz |
|
線性 |
± 1 % F.S. |
|
工作溫度 |
-51 to 93 ℃ |
|
輸出阻抗 |
2 Ω |
|
連接 |
10-32徑向連接 |
|
重量 |
85 g |
|
安裝方式 |
頂部和底部10-32螺紋 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。
產品細節圖
產品應用圖
