美國進口Dytran 7603D系列 高精度三軸MEMS加速度計傳感器
種類：加速度計傳感器
類型：三軸型
規格：34.4 x 25 x 21 mm
型號：7603D系列
應用范圍：安全氣囊試驗、碰撞試驗、飛行試驗、行駛質量、地震監測
產品介紹
Dytran 7603D系列，高精度三軸可變電容（VC）加速度計傳感器，設計用于在新的或現有的零至中頻儀器應用中作為壓阻元件的插入式替代品。 Dytran 7603D系列多種量程可選，它集成了MEMS電容傳感元件和先進的ASIC，以模擬壓阻電橋操作，以及具有高驅動、低阻抗緩沖的集成VC加速度計芯片。裝置對直流和交流加速度都有響應。車載–調節可最大限度地減少電源電壓變化影響，使其對溫度變化和熱梯度相對不敏感。傳感器采用密封方式，可在高濕度和骯臟環境中可靠工作，并配有定制集成電路放大器和差分輸出級，具有9針5/16-32徑向連接器和1/4-28螺柱安裝功能。 Dytran 7603D系列加速計使用與壓阻式和應變計傳感器相同的電源，在±3至±11V下工作VDC電源，允許它們作為獨立差分輸出加速計或代替壓阻橋式加速計工作。
產品特性
鈦合金
電氣隔離
超低噪聲
差分輸出
±3 to ±11 VDC
與應變計傳感器相同的電源要求
MEMS技術
三軸
直流響應
規格參數
量程 | 2,5,10,25,50,100,200,400 g |
靈敏度 | 1.25,2.5,5,10,20,50,100,250 mV/g |
頻率響應 | 0 to 4000 Hz |
非線性 | 0.5 % F.S. |
工作溫度 | -55 to 125 ℃ |
輸出阻抗 | 1225 Ω |
連接 | 9針5/16-32 徑向連接 |
重量 | 38 g |
安裝方式 | 1/4-28 螺紋孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

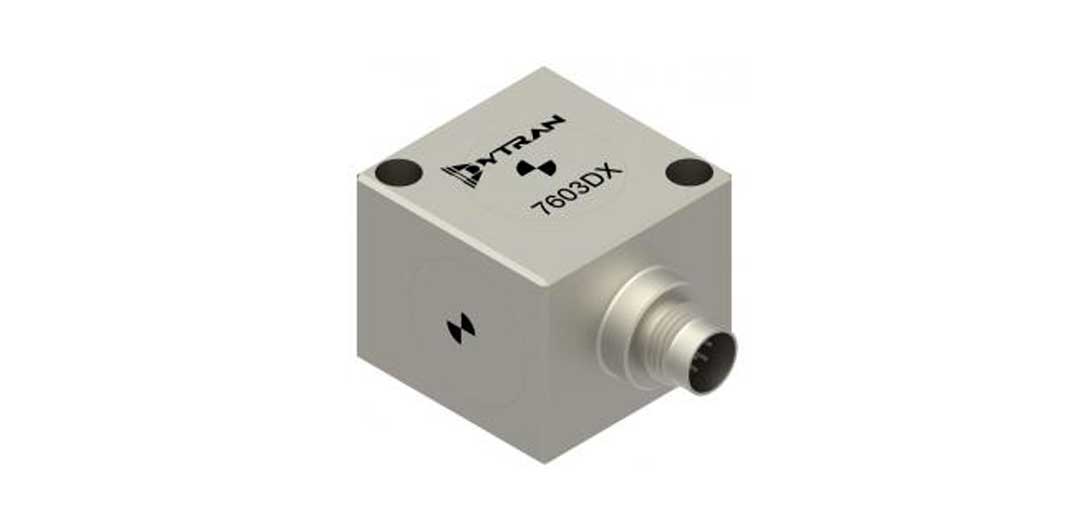

產品細節圖
產品應用圖
-
